Серия СМПН магнитных сепараторов для нории


СМПН (вариант без стоек)

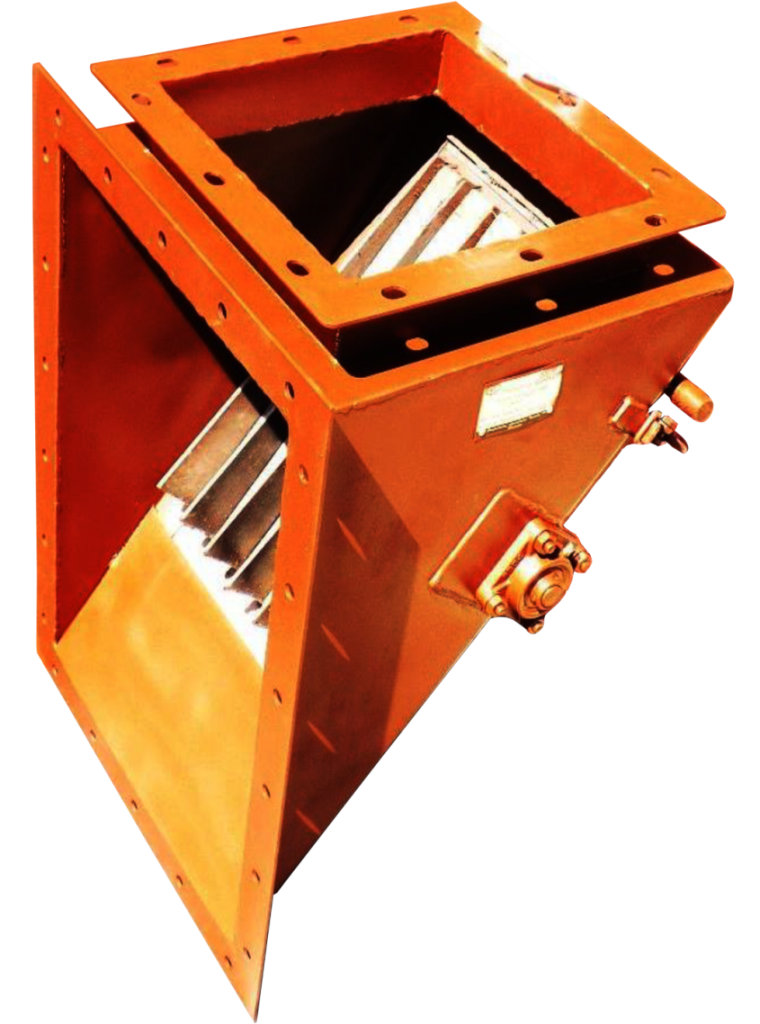

Сепаратор СМПН (без стоек)
Сепаратор СМПН (без стоек)

Назначение: Устанавливается взамен носка приемной нории
Обеспечивает извлечение ферромагнитных примесей из мощного потока зернового или мучнистого сырья до приемной нории, защищает транспортное и технологическое оборудование узла приема зернового сырья. Сепаратор обеспечивает «несмываемость» с магнитной системы извлеченных примесей
Технические характеристики:
Производительность сепаратора магнитного СМПН – от 50 до 800 тонн в час;
Габаритные размеры – в соответствии с производственными условиями Заказчика
Магнитная система колонки выполнена на основе феррита стронция. Срок стабильной работы магнитных систем – 15 лет.
Эффективность извлечения крупных примесей (крупнее 20 мм по наибольшему линейному размеру примеси) – 100 %;
Эффективность извлечения мелких примесей (2,0 мм — 20,0 мм) — 82%
Очистка магнитной системы колонки от примесей – ручная периодическая. Для очистки от извлеченных примесей магнитная система выводится на полуосях из корпуса колонки.
Дополнительная информация: сепаратор магнитный СМПН будет изготовлен под размеры и производительность нории Заказчика
Устройство, принцип работы,чертеж СМПН

СМПН (вариант со стойками)

Железоотделитель для нории
Сепаратор встраиваемый СМПН

Назначение: Устанавливается взамен носка приемной нории.Обеспечивает извлечение ферромагнитных примесей из мощного потока зернового или мучнистого сырья до приемной нории, защищает транспортное и технологическое оборудование узла приема зернового сырья. Сепаратор обеспечивает «несмываемость» с магнитной системы извлеченных примесей
Технические характеристики:
Производительность сепаратора магнитного СМПН-175 – 175 т/ч; (по зерну пшеницы);
Габаритные размеры – в соответствии с производственными условиями Заказчика
Магнитная система колонки выполнена на основе феррита стронция. Срок стабильной работы магнитных систем – 15 лет.
Устройство, принцип работы (чертеж СМПН)

Монтаж сепаратора СМПН

Монтаж СМПН взамен носка нории
Монтаж СМПН

Сепараторы магнитные СМПН на основе постоянных магнитов устанавливаются в носке нории (взамен носка) при отсутствии места для монтажа отдельно стоящего сепаратора.
Эффективность извлечения крупных примесей (крупнее 20 мм по наибольшему линейному размеру примеси) – 100 %;
Эффективность извлечения мелких примесей (2,0 мм — 20,0 мм) — 82%
Установка сепараторов СМПН на предприятии является условием защиты транспортного оборудования предприятий (норий, транспортеров) и дробильно-измельчающего оборудования от поломок и взрыва.
Очистка магнитной системы колонки от примесей – ручная периодическая. Для очистки от извлеченных примесей магнитная система выводится на полуосях из корпуса колонки.
Чертеж (схема) монтажа СМПН


Параметрический ряд:  СМПН-50 СМПН-100 СМПН-175, СМПН-350, СМПН-800

Сепаратор СМПН встраиваемый в носок нории

Сепаратор магнитный параметрического ряда СМПН выпускаются по техническим условиям 5142-001-59558631-2002.
Конструкция сепаратора магнитного являются максимально эффективными для очистки сыпучих продуктов от металломагнитных примесей и запатентована в Российском агентстве по патентам и товарным знакам и защищена авторским правом на разработку.
Дополнительная информация: При необходимости изготовим сепараторы магнитные под размеры и производственные условия Вашего предприятия по Техническому заданию.
Посмотреть ВСЕ чережи параметрического ряда СМПН.
